ifixit 拆解新 Nexus 7:更小巧,更持久

产品

2013-07-27 23:24

Google 在 7 月 25 日正式发布了新一代 Nexus 7,ifixit 已在近日第一时间拿到并进行拆解。

新 Nexus 7 的官方参数如下:

  • 7 英寸,分辨率 1920×1200 的 LCD IPS 显示屏
  • 主频 1.5 GHz Snapdragon S4 Pro 处理器
  • Adreno 320 图形处理器
  • 2G RAM
  • 500 万像素后置摄像头,120 万像素前置摄像头

机身

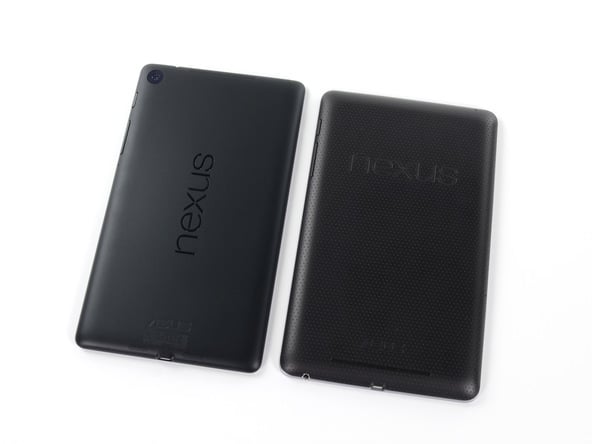

FxPYsuH3FNFadVKm-1

相比初代 Nexus 7,新 Nexus 7 的机身有了不小变化。从尺寸上看,新 Nexus 7 为 200mm * 114mm * 8.7mm,相比初代 Nexus 7 更长、更窄、更薄。新 Nexus 7 新增了一个 500 万像素的摄像头,扬声器升级为立体声。接口方面,micro USB 的位置没有变化,不过耳机孔已经转移到了机身顶部。

ENkACffSlsnD5ZpI

后盖

byDbNX6MqcHjEuNg

用工具撬开新 Nexus 7 后盖,可以很容易看到机身内部的大块电池。不过在此之前,先让我们把目光投向后盖。作为一款支持无线充电的平板,新 Nexus 7 将无线充电线圈贴在后盖内部,此外我们还可以看到 NFC 模块。

电池

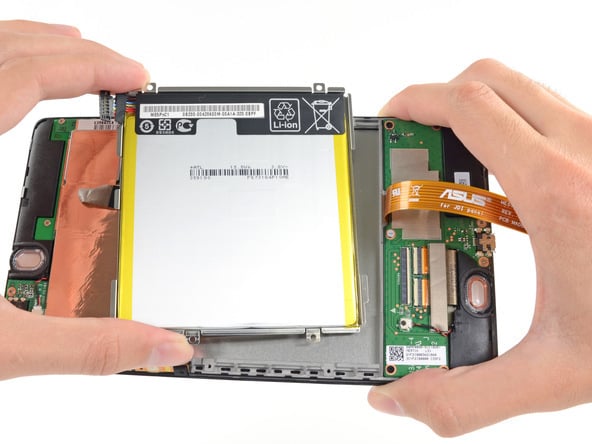

vrndN1PqPWUUIIi1

研究完后盖,ifixit 拆出了新 Nexus 7 的电池,该电池数据为 3.8 V,15 Wh 和 3950 mAh。值得一提的是,初代 Nexus 7 的电池容量为 4326 mAh,但新 Nexus 7 的续航能力为 9 小时高清视频或 10 小时网页浏览,优于初代 Nexus 7。对一个平板电脑来说,这显然是个可喜的变化。

子板 &主板

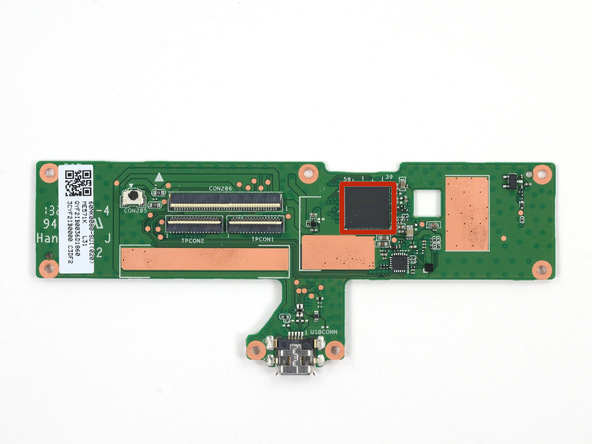

CAyTOSXbdnSAN4P4 ifixit 在新 Nexus 7 的子板上发现了一块 IC 芯片,编号为 ELAN eKTH325BAWS,预计是来自台湾义隆(即 ELAN)的触屏控制芯片。

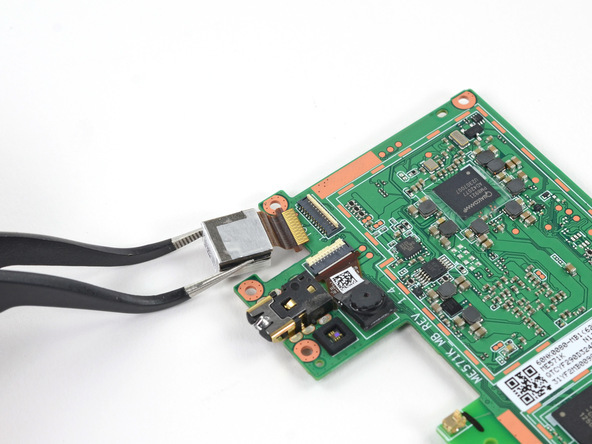

xUFu2tQabVcjEsqC

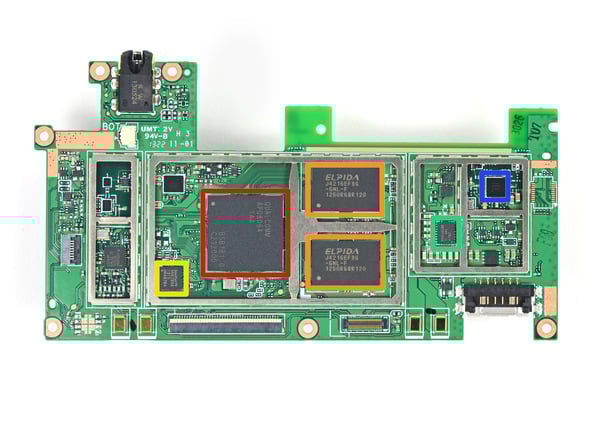

主板上则看到了诸多主要硬件,除了前后置摄像头,还有:

6BlFuUQbZ5oUCH1D

  • 高通 APQ8064 骁龙 S4 Pro 四核 CPU(Adreno 320 GPU)
  • 尔必达 J4216EFBG 512MB 内存芯片 * 4
  • 德州仪器 BQ51013B 传感充电控制器
  • Analogix SlimPort ANX7808 发送器(用于通过 HDMI 输出视频)
  • 高通 Atheros WCN3660 芯片,支持 WLAN a/b/g/n 无线通信协议、蓝牙 4.0 和无线发射模块
  • SK 海力士(Hynix)H26M51003EQR eMMC 内嵌式闪存
  • 高通 PM8921 Quick Charge 电池管理芯片

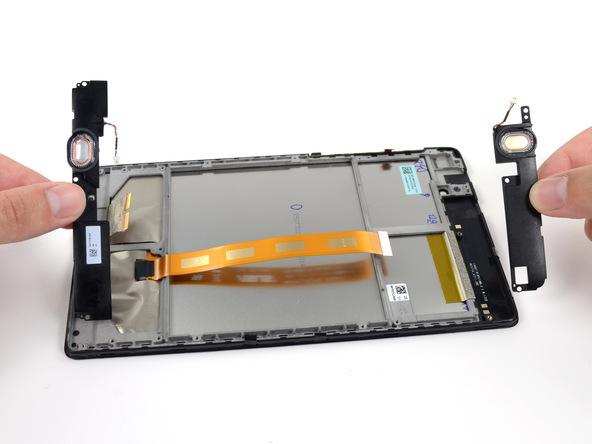

jqmFGNTuJKSmfRAZ

此外就是立体扬声器以及 Wi-Fi 天线。

总结

SA13lcXyvbfrxqNr

最终,ifixit 给新 Nexus 7 的可维修分数为 7 分(10 分为最容易维修),与初代 Nexus 7 一致。



题图及配图均来自 ifixit
