David Carey:iPhone 4 在这两个方面推动了产业发展

特稿

2011-04-25 14:52

“iPhone 4 从两方面推动了手持设备产业的发展:其一是 3D 堆叠封装技术,其二是手工组装技术。” 这是 UBM TechInsights 的手机结构专家 David Carey 的观点。

为什么这么说?因为 iPhone 4 是世界上第一款芯片面积约等于电路板面积的智能手机,而且它的组装精度不亚于高端手表。

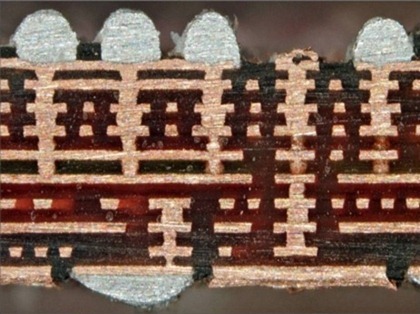

iPhone 4 pcb x 420

(iPhone 4 电路板剖面图)

电路板的秘密

在 iPhone 4 的电路板上很少看见外暴露在外的元器件,为了把这款 L 型电路板做到极简,它采用了十层电路板,层与层之间是先进的光刻连接,而不是传统的钻孔式连接。“这种电路板的剖面图看上去简直就是一块集成电路芯片,这比传统电路板贵多了。”

十层电路板并不是新鲜玩意,“我在五六年前的诺基亚手机上就见到过类似的电路板,但几乎没有哪款手机能做到像 iPhone 4 这样的极致。”UBM TechInsights 的专家估计 iPhone 4 电路板成本是 5 美元,这是普通手机电路板成本的两倍。

在 iPhone 4 大获成功之后,高密度的 3D 堆叠封装技术一定会被应用到更多智能手机的设计中去。

手工组装的考验

其次,iPhone 4 的组装过程中,精密的连接件和各种螺丝也是对手工组装技术的极大考验。

David Carey 说:“我认为 iPhone 4 的组装需要耗费很多人力,因为它有很多弯曲的连接件,这无法借助于机器来完成组装,必须用人手小心翼翼地进行。”

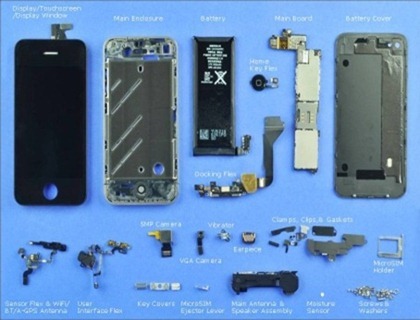

iPhone 4 subassemblies x 420

(iPhone 4 零件图)

相比之下,诺基亚的手机结构设计,是为了让机器更方便地进行自动化组装。但苹果的思路不是这样,苹果的目的是为了把 iPhone 做到最薄。

Update:这种情况非常讽刺:iPhone 4 是利用技艺精湛的工人完成了生产,而诺基亚是利用自动化机器完成了生产,但 iPhone 4 的成本并没有因此而大幅攀升。苹果用较低的代价完成了高科技产品,在同等成本的情况下,说 iPhone 4 推动了中国工人的手工技艺并不为过。

via eetimes
