Apple Watch S1 芯片终被拆解

热门的电子产品除了煎、炸、烹、炒、搅拌、挨枪子儿之外，免不了要到 iFixit 的螺丝刀下走一遍。苹果的 Apple Watch 自然也逃脱不了，前两天就已经被大卸八块儿了。

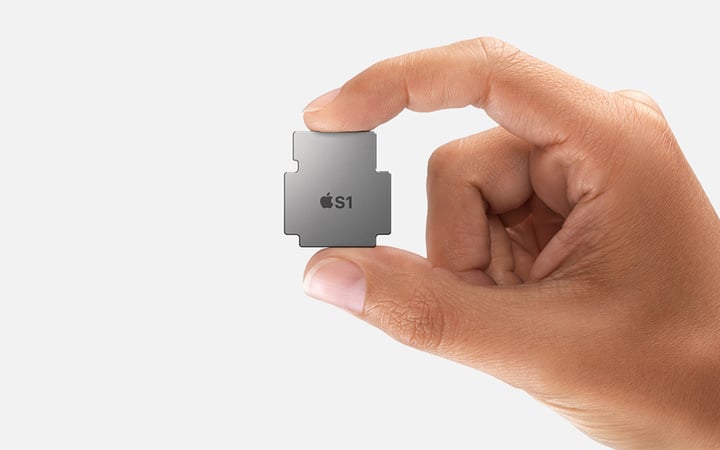

在 iFixit 的螺丝刀、撬棒触及不到的地方，比如 Apple Watch 严密封装起来的 S1 芯片就需要能够庖丁解牛的手术刀了。这一次 ABI Research 对 S1  进行了完全彻底的解剖，并辨识出了其中一些主要的部件。

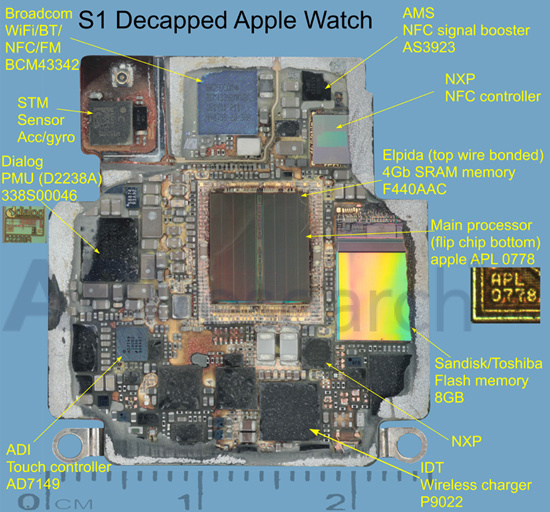

从 ABI 提供的拆解照片可以清晰地看到 Apple Watch 的主板，中间是一个代号为 APL 0778 的芯片，这应该是苹果宣称的电脑机架构芯片 S1 的核心部分，这个芯片的上方覆盖的是 Elpida（尔必达）出品的 512MB 运行内存。关于这颗芯片更详细的结构还需要进一步的拆解才能够看到。

除了这颗主要的芯片外，S1 的主板上还有一颗 8GB 的闪存芯片，ABI 给出的提供商是闪迪和东芝。比较值得一提的事 Chipworks 在去年 9 月份就通过苹果 Apple Watch 的宣传片辨识出了博通的 WiFi 芯片也从拆解中得到了印证。其他部件的信息如下：

• 意法半导体的加速度计／陀螺仪，而非由此前推测的 InvenSense 提供；
• ADI AD7194 触摸屏控制器；
• IDT 的 P9022 无线充电芯片；
• AMS AS3923 NFC 信号放大器；
• NXP NFC 控制器；
• Dialog（D2238A）338S00046 电源管理。

从这些拆解图中不难看出，PCB 主板的设计是苹果一贯的作风，上面的 IC 芯片排布依旧十分紧凑，做工出色。整体的体积也是十分小巧。不过拆解也就暂告一段落，关于 S1 最核心处理器的内部架构还需要等更详尽的拆解才能够一探究竟。

插图来自 ABI
