HTC Vive Pro 拆解:6488 元的售价,贵得「有理有据」

产品

2018-04-16 19:12

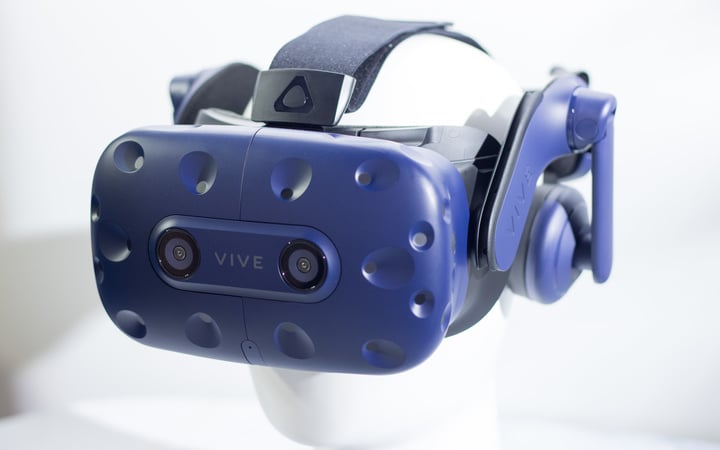

为了给 VR 体验带来更细腻的沉浸感,前段时间,HTC Vive 终于在发布两年后迎来了升级幅度最明显的产品 HTC Vive Pro,看看 Vive 官网是怎么描述它的:

VIVE Pro 专业版超越业界标杆,实现最具沉浸感的虚拟现实体验。

仔细对比上一款产品 HTC Vive,不难发现 HTC Vive Pro 所谓「更具沉浸感的体验」实际上是建立在更精细的分辨率(2880 x 1600 单眼 1440 x 1600,615 PPI)、支持新的低延迟且高性能的无线套件,以及内置了 Hi-Res Audio 认证耳机、改善了头显重量分布等方面的升级上。

那么,究竟这款在 HTC 口中被称之为 “超越业界标杆的 VR 设备”,它的内部是什么样的?下面,我们就跟随着 iFixit 的视角,深入地了解一下这款专业级的 VR 设备。

HTC Vive Pro 的基本配置:

  • 两个 1600 x 1440 的 AMOLED 显示器,带来双眼 2880 x 1600 的分辨率
  • 90 Hz 屏幕刷新率
  • 内置双前置摄像头,双麦克风和可拆卸耳机
  • 包含 SteamVR 追踪技术 2.0、G-sensor 校正、gyroscope 陀螺仪、proximity 距离感测器、瞳距感测器
  • 支持新的无线套件

在拆解之前,iFixit 按照惯例动用了 Creative Electron 的 X 光成像工具对 HTC Vive Pro 进行窥视。

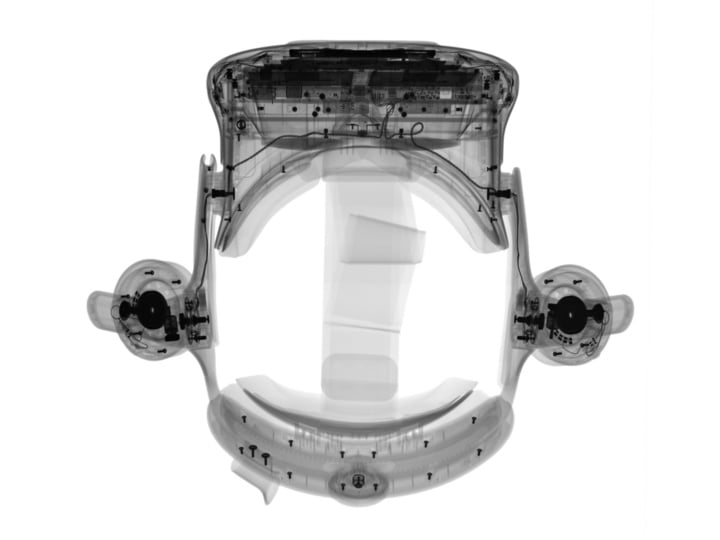

透过这张 X 光透视图,我们可以看到相较于 Vive,Vive Pro 内部的结构和走线布局做了一定的调整,但其内部大部分组件依然都是通过螺丝进行连接,也就是说 Vive Pro 依然与 Vive 一样,容易拆卸。

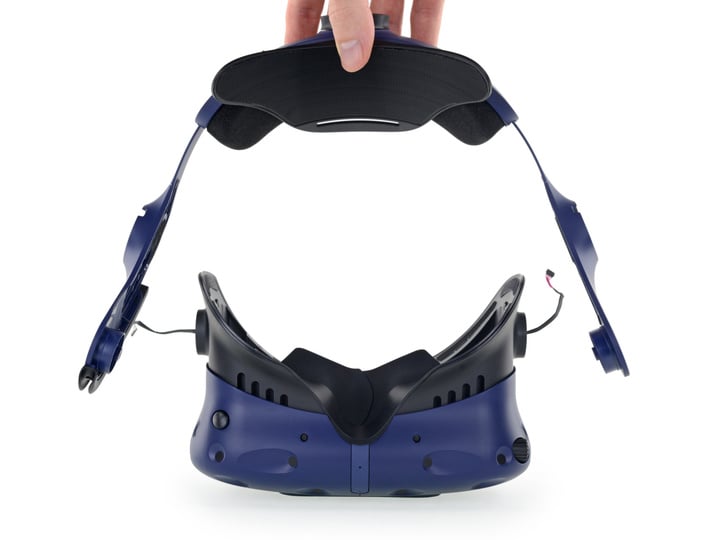

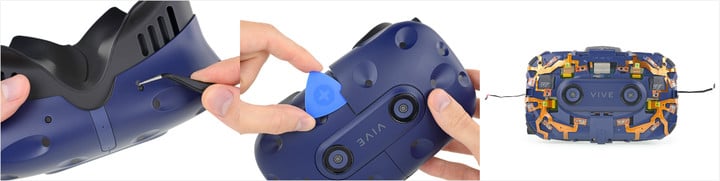

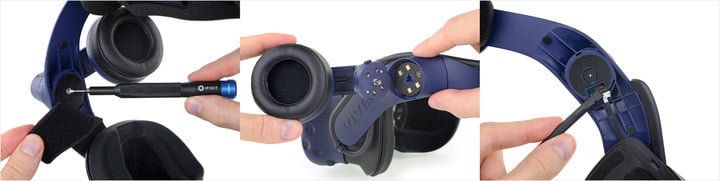

先掀开头显内部的海绵垫,用十字螺丝刀拧开螺丝,卸 Vive Pro 两侧的耳机(由创新代工),然后再把连接耳机的线缆拨开,卸下头显左右两侧的螺丝,就能初步将 Vive Pro 拆卸成两部分。

拧开头显顶部和底部的螺丝,用拨片撬开 Vive Pro 拼接式的外壳,Vive Pro 的内部便在我们面前展露无遗。正如上一款 Vive 一样,它的内部还是充斥着密密麻麻的排线。

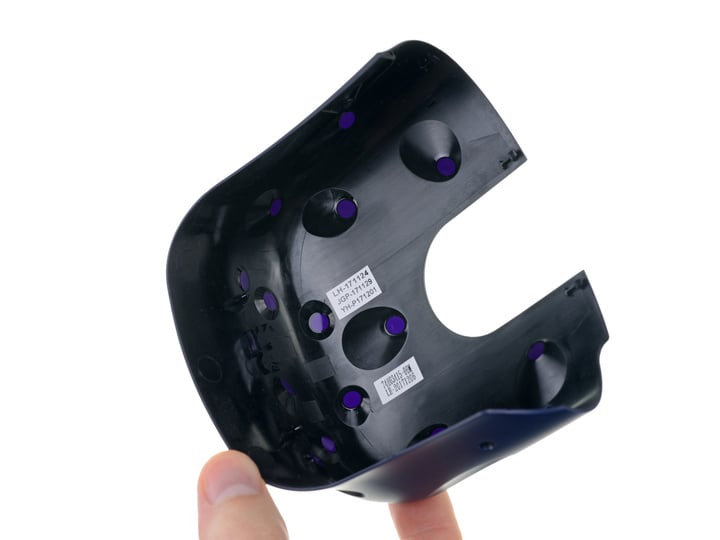

值得一提的是,我们在 Vive Pro 表面所看到的一个个凹孔,其实是一个个红外接收器,外壳上配备滤光片,过滤可见光,而接收器则用来接收基站发出的红外光线,与 Oculus Rift 相比,两者的工作原理正好相反。

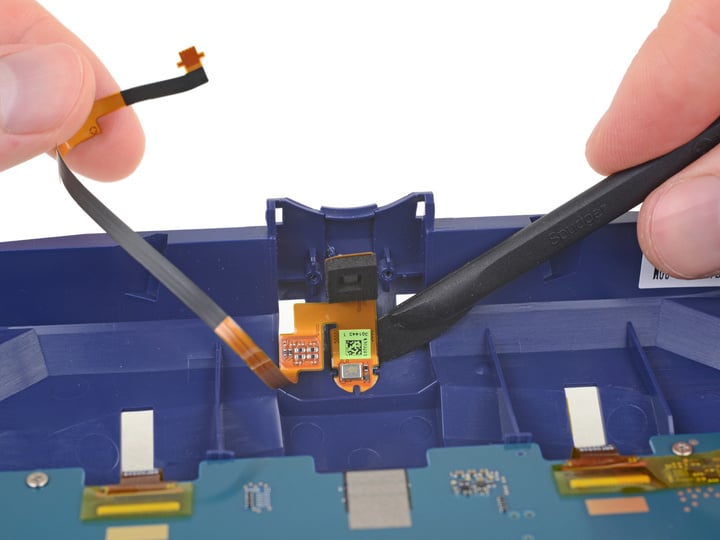

接下来要把头显上的双麦克风组件拆卸下来,这时候需要动用热风机和平头撬棒这些工具,这个操作需要小心翼翼,否则就会损坏到麦克风组件。

一旦拆下了麦克风,面板上的主板、摄像头、红外传感器等零部件就更容易分离了。

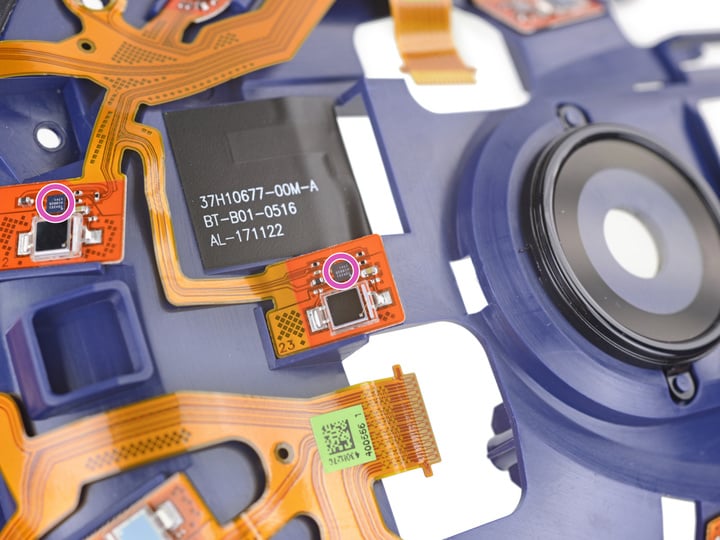

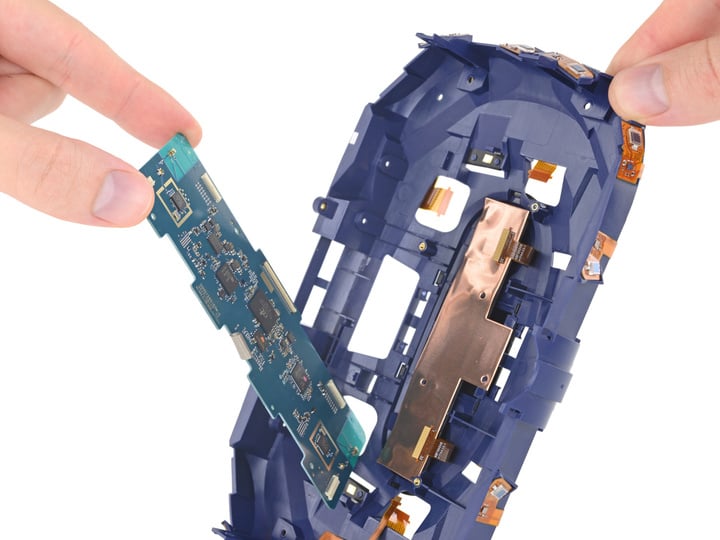

(电路板背面有一块铜箔片,用于 EMI 屏蔽以及被动散热)

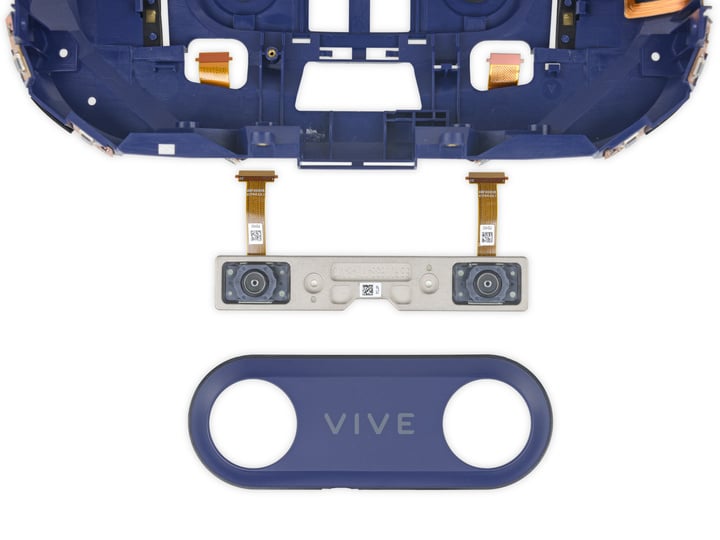

(Vive Pro 的两颗摄像头)

我们先来看看 Vive Pro 的主板设计。

  • 两颗 Nordic Semiconductor NRF24LU1P 2.4 GHz RF 芯片
  • Atmel SAM G55J 32 位微控制器
  • 两颗 Winbond 25Q32JV1Q 4MB 闪存
  • Alpha Imaging Technology AIT8589D 图像信号处理器
  • Lattice Semiconductor iCE40HX8K 低功耗 FPGA

此外,在 Vive Pro 排线接收器旁边还内嵌了 Triad Semiconductor TS4231 光电数字转化 IC,用于实时将红外光脉冲转换为数字信号。

拆完前面板后,我们进入头显的主体拆解部分。

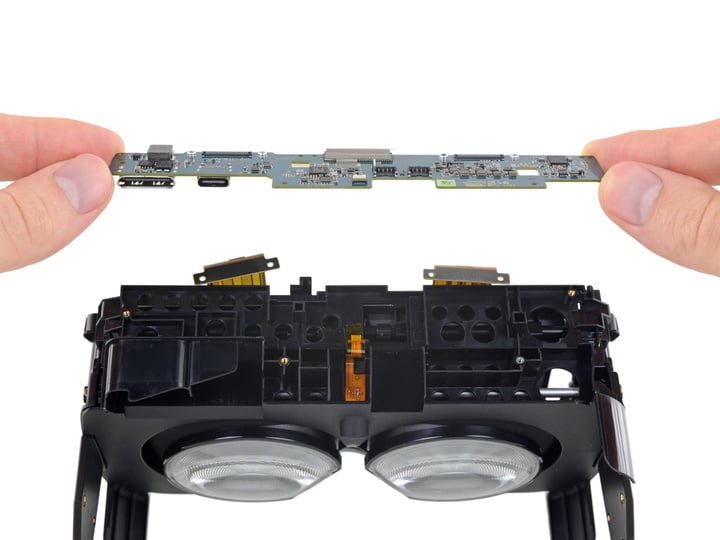

拨开左右两个排线,Vive Pro 的另一个主板就得以顺利分离,这种用两块主板相连的设计,显然与 Vive(单主板)有些不同。

Vive Pro 高昂的售价与这块主板的用料也有一定的关系。实际上,这块主板的主要用途在于显示器、处理图形以及其他方面的数据。

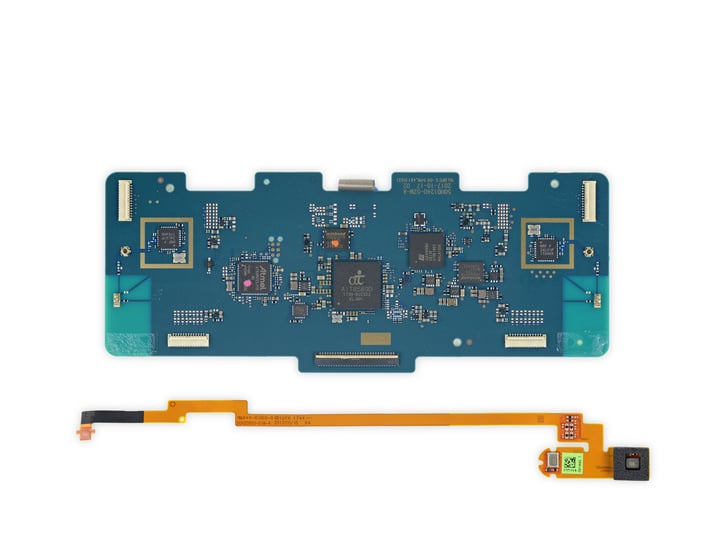

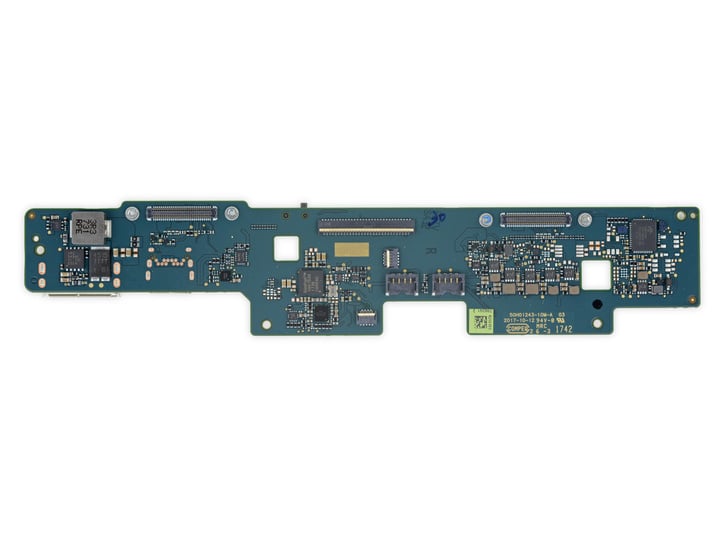

正面主要有这些元器件:

  • Analogix ANX7530 Slimport(4K 超高清)接收器
  • Cirrus Logic CS43130 高性能 DAC
  • Cmedia CM6530N USB 2.0 音频芯片
  • 德州仪器(TI)TPS54541 降压型 DC 转换器

背面则有这些元器件:

  • Cirrus Logic CS47L90 高保真音频编解码器
  • STMicroelectronics F072RBH6 ARM Cortex-M0 微控制器(与 Vive 相同)
  • Lattice Semiconductor LP4K81 低功耗 FPGA
  • Macronix MX25V8035F 8MB CMOS 闪存
  • Winbond 25Q32JV1Q 4MB 闪存
  • Via Labs VL210-Q4 和 VL813-Q7 USB 3.0 控制器
  • Macronix MX25L4006E 4MB CMOS 闪存

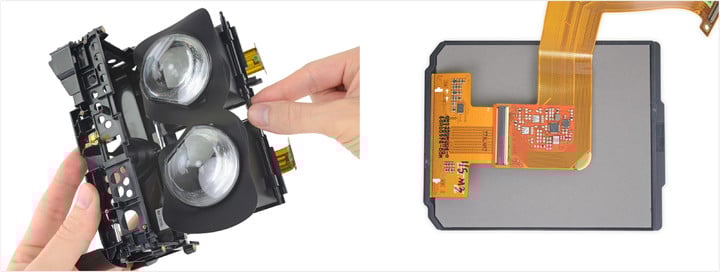

最后,我们来看看 Vive Pro 的显示模组。Vive Pro 依旧配了 Fresnel 定制的镜片,而背面的显示面板换成了一块三星的 3.5 英寸 1600 x 1440 分辨率 AMOLED 屏,型号为 AMS350MU04。据 iFixit 介绍,这块显示面板与三星 Odessy MR 头显的面板相同。

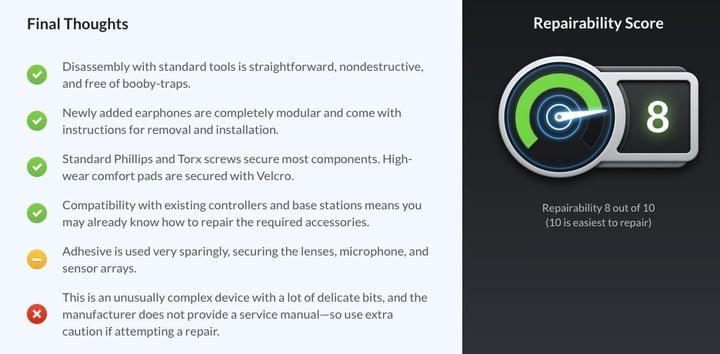

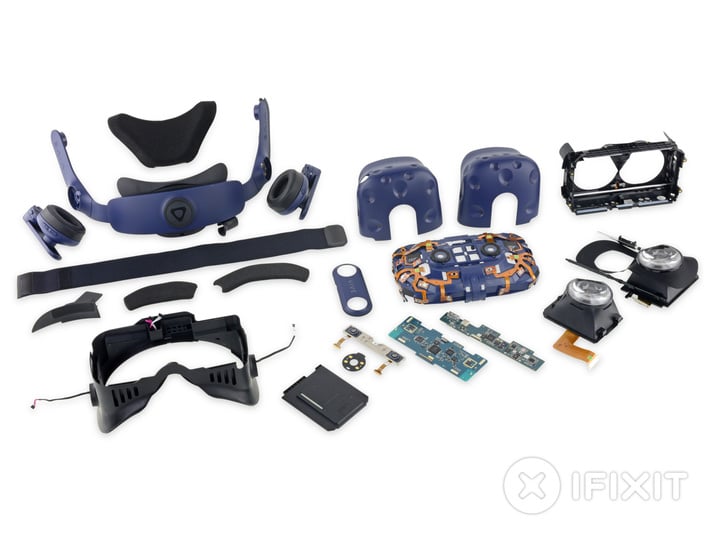

至此,HTC Vive Pro 的拆解终于告一段落。虽然它拆解起来的步骤并没有比智能手机、平板电脑少一些,但是 iFixit 认为它的可修复性还是比较高的,并最终给它打出了 8 分「可维修度」评分(总分 10 分,分数越高说明越容易维修)。

从维修角度上看,iFixit 认为 Vive Pro 的优点在于:

  • 使用标准的工具就可以完成简单的、无损伤的拆卸
  • 耳机采用模块化设计,官方还附赠了拆卸和安装说明
  • 应用了常见尺寸的螺丝钉,并配备了舒适的海绵垫
  • 设备内使用胶水连接的部件非常少,容易拆卸

但缺点则是:

  • 内部结构比较复杂,有很多细小的零件,而且没有附送维修手册

部分图片自: iFixit
