Google Glass 拆解:没有微投影仪,电池为 570mAh

产品

2013-06-13 13:57

Google Glass 扮演了智能设备的角色,但又做到十分轻巧,如此精密的设备自然逃不过拆机党的手心。Catwig 拿到了一款 Explorer 版本的 Google Glass,进行拆机,发现尽管其零部件组成和 Android 手机相当,但右侧触摸板、显示屏和电池的放置都十分独特,是它构造成功的关键。

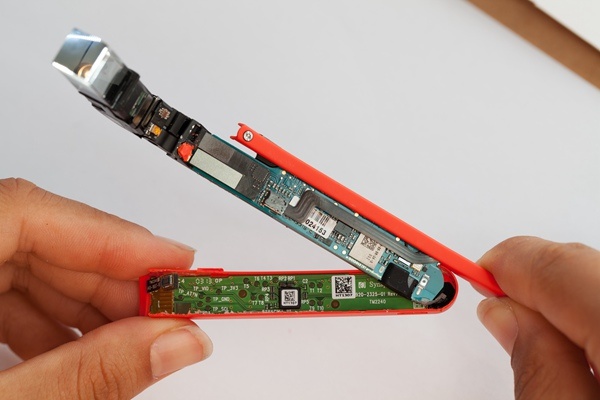

触摸板放置在摄像头后方,与它位置重叠的是处理器、RAM、ROM 等部件。触摸模组呈细长条,和眼镜右侧的外壳形状一致,是通过一块 Synaptics T1320A 触摸控制器控制,采用完全定制。用户通过触摸塑料外壳来实现触摸操作。

3绿色长条为触摸模组

对于体积微小的眼镜来说,任何一块地方都是寸土寸金。触摸板是 Google Glass 唯一一块硬件输入装置,正是这块小细条,通过感知触摸方向的变化,实现导航操作。用户可进行上下选择、返回、确定等操作。

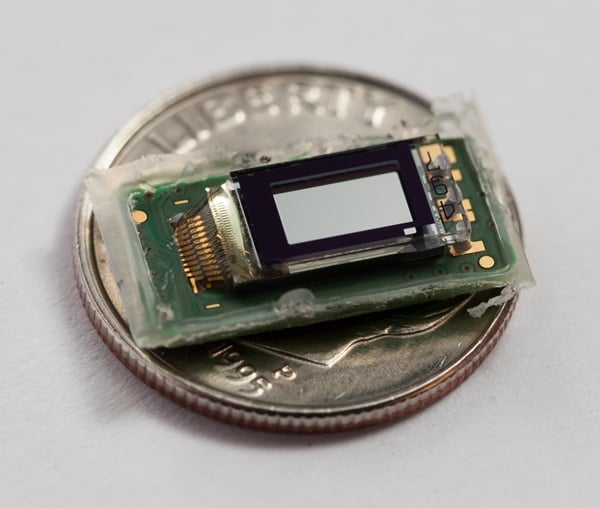

显示屏应该是 Google Glass 最为创新的地方。根据 Missfeldt 的分析图,它是通过微型投影仪将内容打在棱镜上,再将内容聚焦到视网膜。但 Catwig 发现里面并没有投影仪,Google Glass 是有显示器的,放在了摄像头旁边。显示器体积十分微小,整块组件只有一美分硬币大小,分辨率高达 640X360,每个像素的宽度大约只有 iPhone 5 屏幕像素的八分之一大小。

5

4

这块屏幕产自哪家还没有公开消息,知乎上 @谢煜 分析可能是 Himax 的 Color Sequential LCOS 显示器,通过某种方式(一个投影系统)将内容投射在棱镜上。人眼看到棱镜上的内容,按照 Google 的描述,效果如同看 2.4 米外 25 英寸的高清屏幕,这里面应用到了不少复杂的光学知识,感兴趣可以在知乎上查看。

电池躺在 Google Glass 耳后的模组中,需要通过暴力拆解将电池挖出,电池容量显示为 2.1Wh,约 570 mAh,相当于一部手机的三分之一,难怪它的续航捉襟现肘。这是 Google Glass 最需要改进的地方。

6

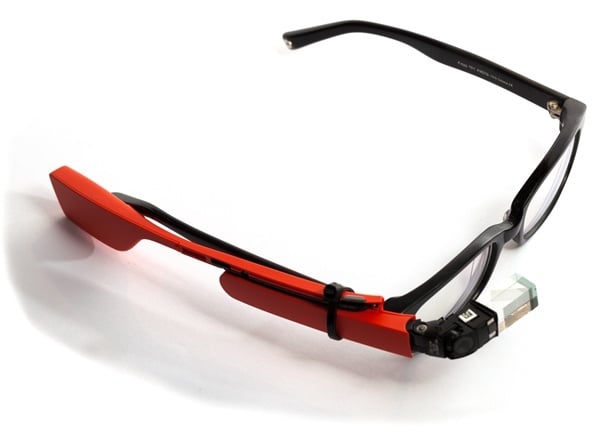

整机由于十分紧凑,大量应用了胶水粘结,导致拆解中出现了不少破坏。有意思的是,在将钛支架拆下之后,Catwig 尝试了将 Google Glass 与普通眼镜结合,发现效果还很不错,使用体验几乎不会受到大的影响。钛支架的拆解十分简单,拧下一颗螺丝即可。短期内,戴眼镜的朋友可以通过这种方式来实现更舒服的佩戴。

2

详细的拆解步骤可以查看原文
