Moto X 拆解:比多数一体成型机器更易维修

产品

2013-08-25 08:00

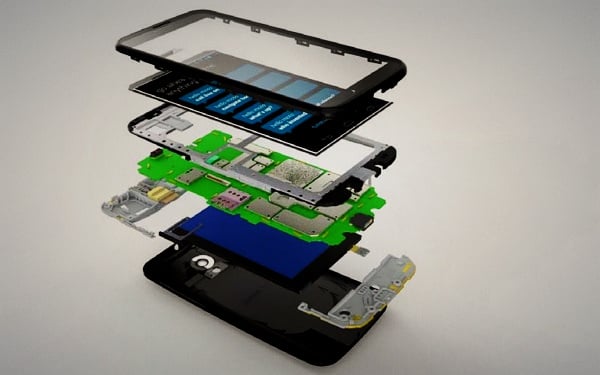

Moto X 是 Motorola 被 Google 收购后两家首次合作的产品,“Designed and Assembled in  USA” 既代表了 Moto 多年的硬件工艺,又代表了 Google 的互联网精神。iFixit 的拆解没有遇到太大问题,Moto X 要比大多数一体成型机器好修很多。

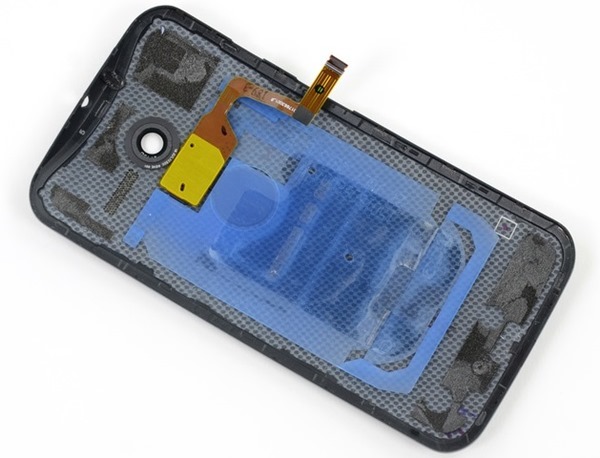

取出 Nano SIM 卡卡槽后,就可以用扁头起子撬开后盖。蓝色材料是泡沫垫板,用于固定镜头和保护内部电路。黄色的电子元器件是 LED 闪光灯。

K5EDNhRa1NGvTEWj

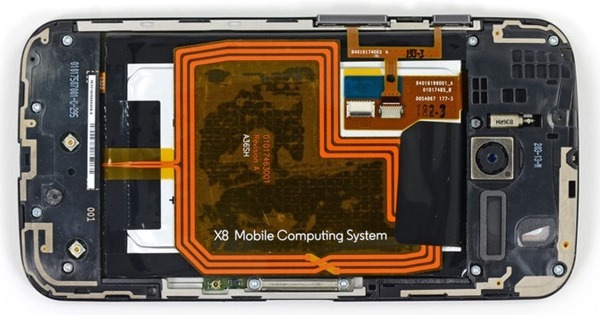

黄色薄膜上的 NFC 线圈很复古,薄膜下是电池。Moto X 的电池电压为 3.8 伏、容量为 2200mAh,Motorola 表示 “混合使用” 可以坚持 24 小时。电池下是 Moto X 的心脏——X8 移动计算系统。

suMxHauKHXeQufAD

耳机孔位于机子顶部,模块化程度非常高。

PeWrXXkCaPY2nrHL

麦克风被粘在耳机孔附近,与底下弹簧片的接触很紧密。

eiTCItcyEKWLcHPE

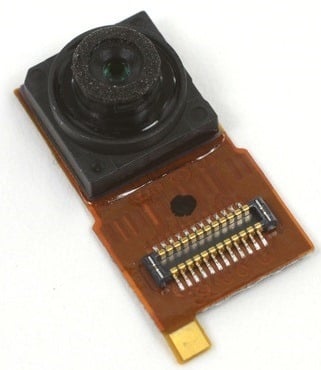

200 万像素前置镜头,型号为 84016172 REV A 0054067 01017429 142-3。

BuJsJqwbS1ZlXUgq

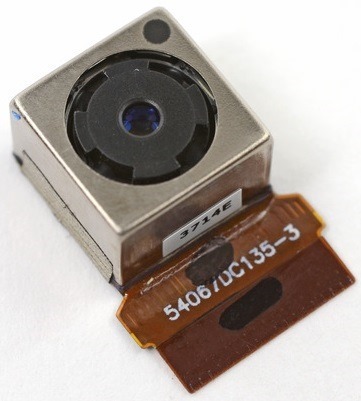

拧开全部螺丝,就能够分开主板和屏幕。Moto X 的主板很整洁,没有复杂的元素。主板上 1000 万像素的后置镜头:

dNnFDj5RiuTWfbyA

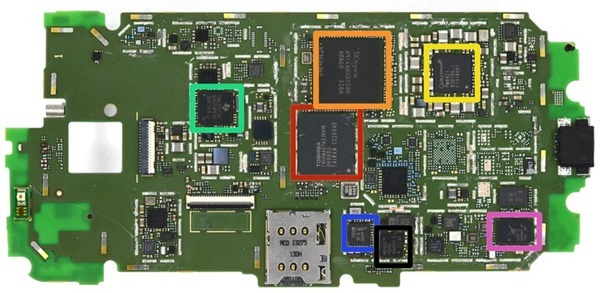

主板上的主要元器件:

  • 红色区域为东芝 eMMC 闪存颗粒,大小为 16G,型号为 THGBMAG7A2JBAIR
  • 橙色区域为海力士内存,型号为 H9TKNNNBPDAR
  • 黄色区域为高通 PM8921 电源管理芯片
  • 绿色区域为德州电器的数字信号处理器,型号为 TMS320C55
  • 蓝色区域为恩智浦 44701 NFC 芯片
  • 粉色区域为思佳讯 77619-12 多频多模功率放大器
  • 黑色区域为德州仪器 MSP430 F5259 混合信号微控制器

lhDuseq3IpXVVBV2

其它主板元器件:

  • 红色区域为高通 WCD9310 声频编解码器
  • 橙色区域为高通 WCN3680 802.11 ac Wi-Fi/蓝牙/FM 聚合芯片
  • 黄色区域为恩智浦 TFA9890 高频 D 类音频放大器
  • 绿色区域为思佳讯 77737 功率放大器,用于 LTE
  • 蓝色区域为爱普科斯 7959 LAN/蓝牙过滤器
  • 粉色区域:0V00660 A56G 1B

UrAXDvLvgbP2ZWGp

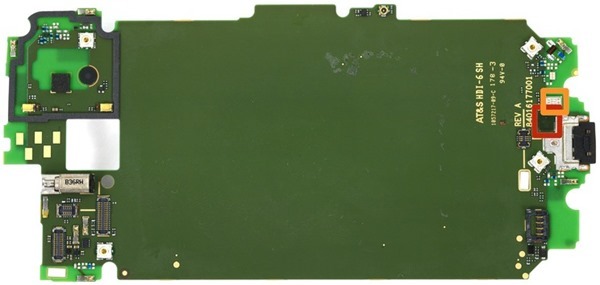

主板背部元器件。Moto X 配备了双麦克风:

  • 红色区域为欧胜 WM7121
  • 橙色区域为欧胜 WM7132

xNdQBIJt1FPux2m6

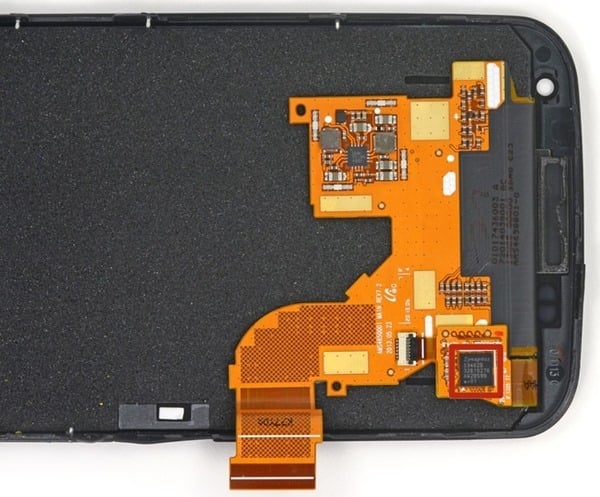

振动马达被焊在主板顶部,位于主镜头旁。屏幕被黑色泡沫包裹,底部红色区域是 Synaptics 的触屏控制器。

QKMeOQQ1VBtyfRHU

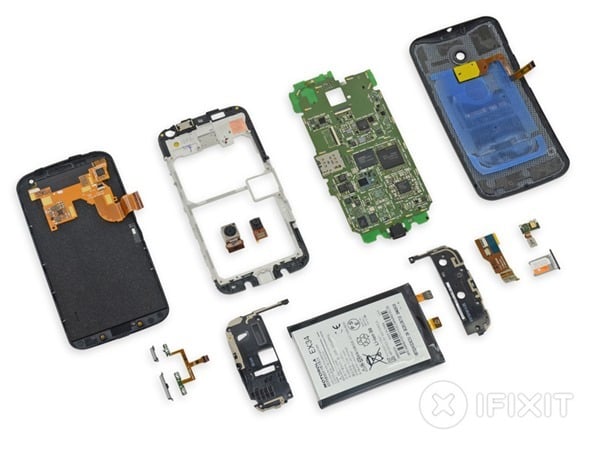

全家福:

OFpCGURpDDdUv1P2

在满分为 10 分的易修指数中,Moto X 拿到 7 分。iFixit 评价道:“Moto X 使用的压力式接触器和排线让机子镜头和扬声器等元器件更换起来很方便,但触摸层被整合到屏幕内部,损坏后的更换成本将更高。” 不过我还是感到很鼓舞,一体机难修的问题恐怕要被 Moto X 打破了,期待未来能有更多装配简单的一体机型。



感谢戴若犁君

题图来自 PhanDroid
