让人灵魂出窍的神盔是怎么回事?Oculus Rift DK2 拆解

产品

2014-08-01 14:21

拆解大师 iFixit 又开始拆解好东西,这一次是带我们进入虚拟现实世界,领略 Matrix 式空间的 “神盔” Oculus Rift DK2。目前,该虚拟现实头戴式显示器只面向开发者发布,售价为 350 美元。

不管怎样,Oculus Rift DK2 的顺利推出,表明 Oculus VR 被 Facebook 收购之后,继续保持独立运作的状态,是一件值得高兴的事情。接下来,就让我们看看 Oculus Rift DK2 到底有什么不同?

硬件规格

从硬件来看,Oculus Rift DK2 比初代开发版有所提升:

  • 加速度传感器、陀螺仪、磁力计等传感器,频率提升至 1000 Hz;
  • 通过红外追踪 CMOS 传感器来追踪人的位置;
  • 5.7 寸,分辨率为 960 x 1080,延迟更低 的显示器;
  • 内置了延迟测量仪;
  • 100% 视场。

在 Oculus Rift DK2 的包装盒里,配备了各种线缆,方便开发者调试。比如说它还特别准备了 USB 和 HDMI 接口的集线器。

TLGHSt2yT2FJBWsG.medium

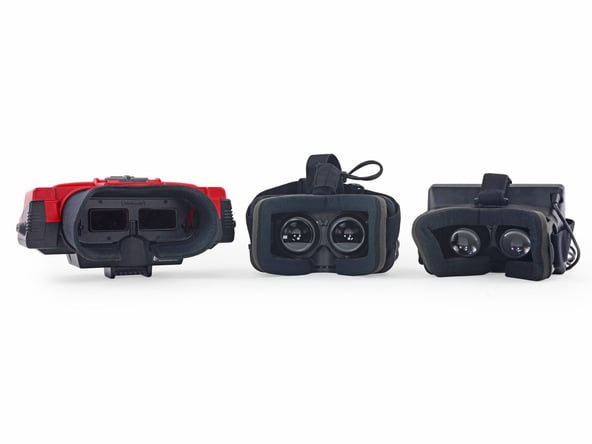

iFixit 将三代虚拟现实头戴式显示器放在一起比较,包括任天堂的头戴式显示器 Virtual Boy,还有 Oculus Rift DK1 和 DK2。最新推出的 DK2 体型变得更小巧,但却变重了——Virtual Boy 重 896 克,DK1 重 395 克,而 DK2 重 453 克。

C5ZBLTufJBRUIQgY

位置追踪

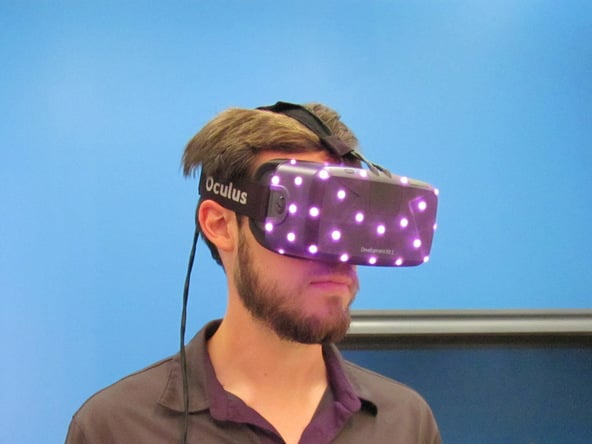

Oculus Rift DK2 需要红外摄像头,以及头戴式显示器上的光点,才能实现 “位置追踪功能”。如果没有红外摄像头,那么 DK2 的视角运动体验和 DK1 一致。

ZlJ5ShKOVUOtImyt

如果要使用 “位置追踪” 功能,人戴上显示器后,还必须处于红外摄像头的可视范围内。

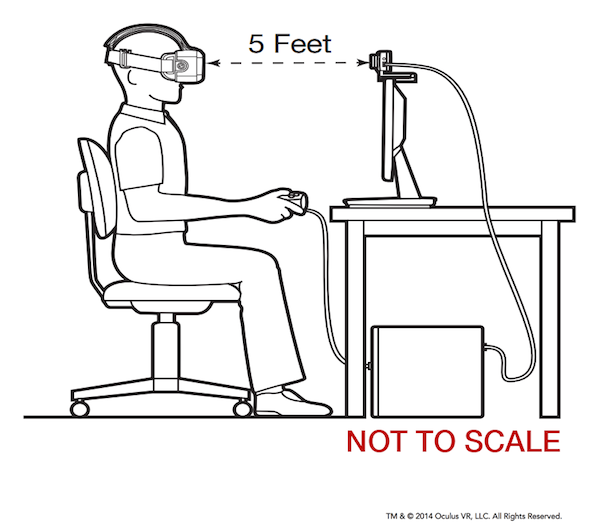

所以官方还制作了下面这张图,告诉别人摄像头应该放在哪儿。

pupYISd

Oculus Rift DK2 内部结构

现在到了真正动手拆解的环节,第一步是要把眼罩与显示器主体分离。从眼罩内部拧下好几颗飞利浦 #0 螺丝,然后就可卸下眼罩。卸下之后,可以看到两个尺寸有所增加的镜片,而且适配人更多的脸型。

vd6l4hml2jm6yU54

镜片的拆解很简单,和我们习惯的一样,拧开即可。Ouclus VR 还提供了 3 套不同的可更换的镜片,用来适应人不同的瞳孔间距——当然,这不是完美的解决方案,最好是镜片的位置是可调整的。

bCmHnQYJvGcMAICD.medium

好,怎么拆开显示器主体呢?iFixit 用了类似钩子一样的工具,把镜片底座和外壳分离,露出 Oculus Rift DK2 的内部结构。

UsesISYhtRysbf36.medium

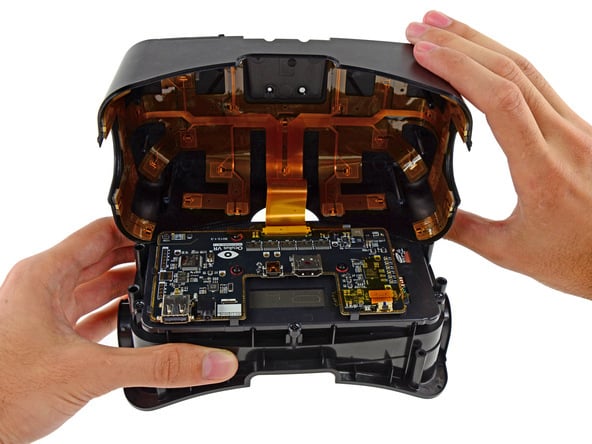

首先看到的是 Oculus Rift DK2 的主板,以及外壳的背面,可以看到外壳的背面部门 40 颗 LED 小灯泡。

J6nl4bbTpAiDli5k.medium

和 Oculus Rift DK1 相比,DK2 主板的集成度更高,所以元器件都集中在一块主板上,再也不必拖着多出来的 control box。

Sd2wfNyDbouAWsCN.medium

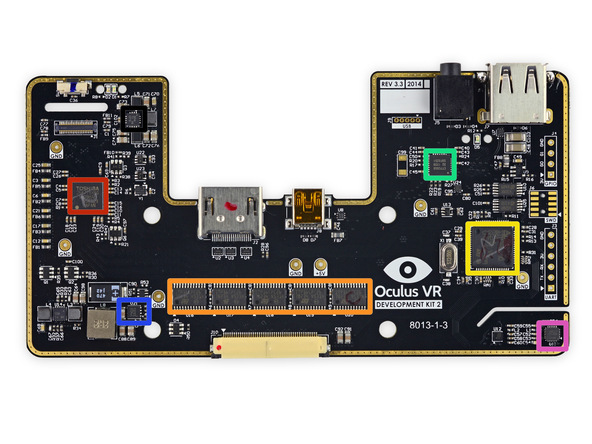

让我们看一下这块主板上都有什么芯片:

  • 红框是东芝 358779XBG HDMI 芯片;
  • 橙框是意法半导体 STP16CPC26 低压 16 位 LED 驱动器;
  • 黄框是意法半导体 STM32L100RB 超低压 32 位 ARM Cortex M3 MCU,运行频率 32 MHz;
  • 绿框是 Cypress 半导体 CY7C65632 USB 2.0 集线控制器;
  • 蓝框是 Y405 1S31(不知道是什么芯片)
  • 洋红框是 Invensense MP65 六轴惯性测量单元;
  • 德州仪器 SEM TI 39 CF5I 单路施密特触发反向器。

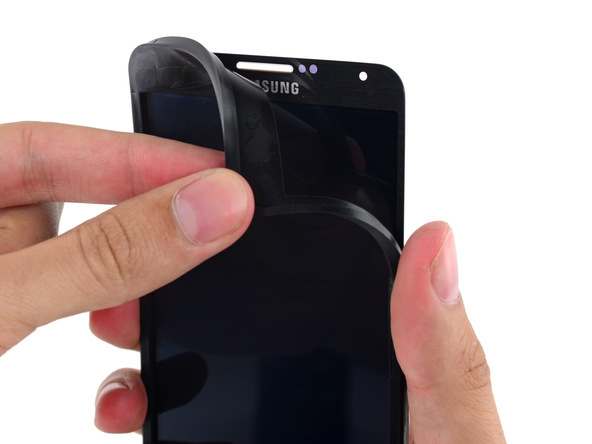

了解了 DK2 的主板后,让我们来了解一下显示器是怎样的吧。将它从镜片背后分离下来, 把包裹着显示器背面的橡胶套给拆掉——原来是三星 Galaxy Note 3 的屏幕!

PPIqMbfrtNGExWWC

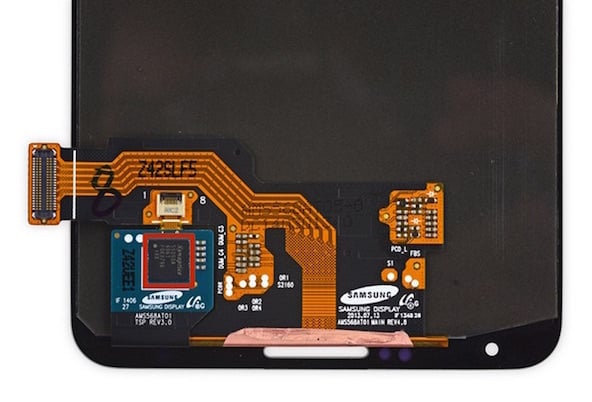

这块屏幕的尺寸是 5.7 寸,还能够看清为三星的 LOGO,以及为手机前置摄像头、听筒挖的孔。而且在屏幕的背面,还能看到 Synaptics S5050A 触控的芯片。Oculus VR 称 DK2 的屏幕刷新率可达 75 Hz, 而这块屏幕默认刷新率为 60Hz,换言之为了降低屏幕的延迟,Oculus VR 给这块屏幕超频了。

1

红外摄像头以及其它

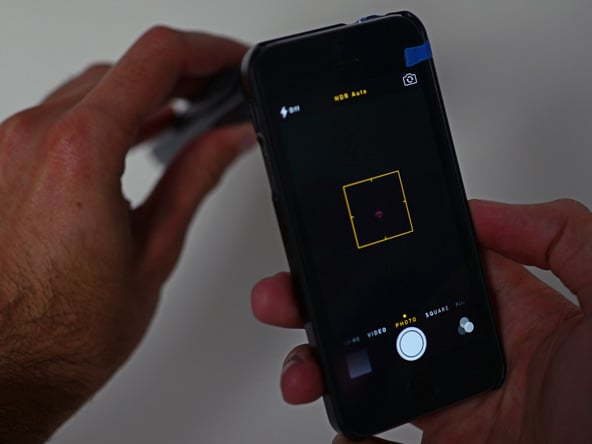

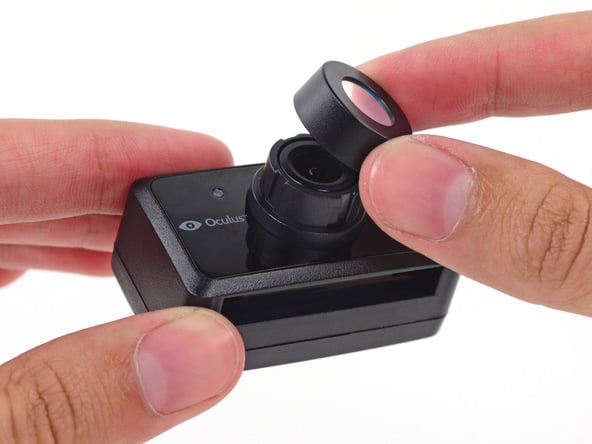

红外摄像头可以和底座分离,它的镜头也可以拆下来。iFixit 镜头套在手机的摄像头上,看它的功能是什么,结果手机摄像头也能看到红外线了。

1gMRuBRcMLtDqq1W.medium Eg4X1aWS1cZAhZsQ.medium

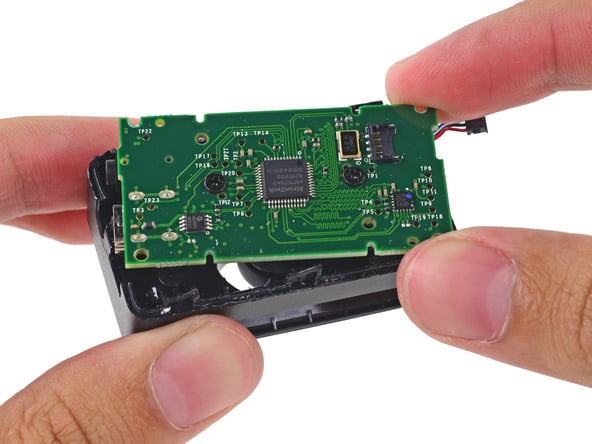

然后,他们把红外摄像头的前面板拆下,把后面的螺丝都拧下,露出红外摄像头的主板。

VgcCc1GpXlXbKQf2.medium

这块主板正背面都有芯片,正面是用于感光的 CMOS 芯片。

eJHExgJwqx1HLLOJ.medium

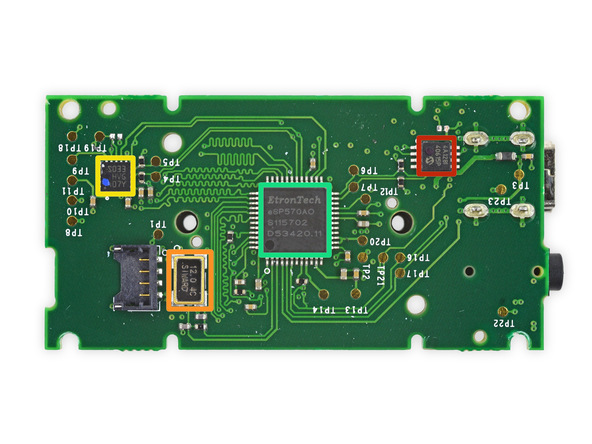

背面则是:

  • 红框是 Microchip Technology 24AA128 I2C CMOS Serial EEPROM;
  • 橙框是 SIWARD 12.0 4C 晶体振荡器;
  • 黄框是标记为 S033 HVG 107Y 的芯片;
  • 绿框钰创科技 eSP570 是网络摄像头控制器。

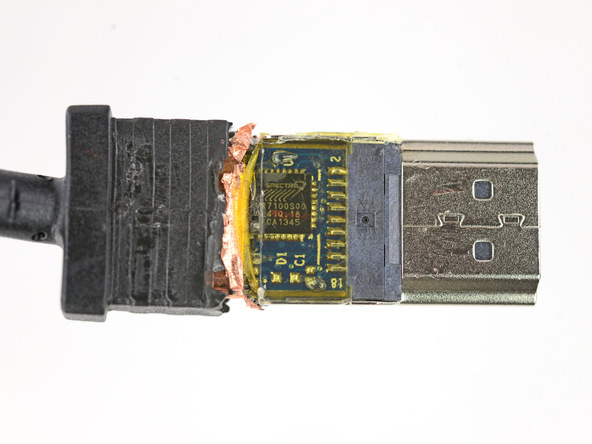

然后,iFixit 开始研究 Oculus Rift DK2 的 HDMI 线,因为这根线比市面上其它 HDMI 线要细很多,他们认为这条线一定有点不同。经过拆解,他们发现 HDMI 线的接口处藏着一颗芯片,型号是 Spectra7 VR7100。这和苹果 Thunderbolt 线缆的设计近似,芯片可帮助线缆提高数据传输的速度。按照 Oculus VR 官方介绍,该 HDMI 线可以传输每秒 60 帧的 4K 视频。

EtpTjAArIh1OJhJm.medium

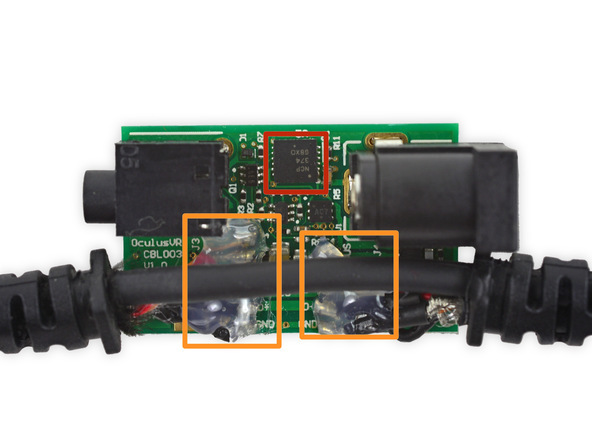

然后,iFixit 还拆开了集线器,看里面的结构,可以看到里面有一颗 ON Semiconductor NCP 374 芯片,用于过载保护。所以,iFixit 的结论是,Oculus VR 提供的线缆,都不能用在其它地方。

pSVJnq1gGACag4EF.medium

最后,Oculus Rift DK2 戴久了,也免不了一种尴尬,看下图鼻子上的压痕

oculus_rift_dk2_2-360x480



题图来自 arstechnica
