除了能耗，高通骁龙 820 还想带来一点惊喜

高通今天对旗下的骁龙处理器产品线进行了更新，在高端处理器骁龙 820 上整合了经过升级的 X12 LTE 调制解调器，而在中端处理器产品线则发布了骁龙 617 和骁龙 430。

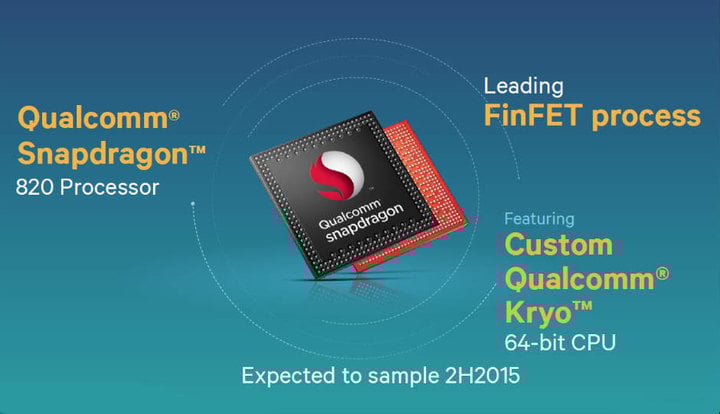

骁龙 820：支持更快的 4G LTE

首先是被寄予厚望的骁龙 820，在较少提到的调制解调器有所更新，高通宣布他们将全新升级的 X12 LTE 调制解调器集成至即将发布的骁龙 820 处理器。

从 2015 年年初开始，高通将旗舰品牌骁龙扩展至调制解调器芯片组，并将新的 LTE 调制解调器产品线分级为从低到高命名为 X5、X12 等新叫法，不再采用之前的名称 Gobi。

在之前，X12 调制解调器最高只支持 Cat 10 类别的 LTE，下行最高速度为 450 Mbps，上行最高速度则为 100 Mbps。而这次集成到骁龙 820 处理器的 X12 调制解调器经过升级后下行支持 Cat 12 类别的 LTE，最高速度达到 600 Mbps；上行支持 Cat 13，最高速度可达 150 Mbps。

这也使得骁龙 820 成为首款支持下行 Cat 12 和上行 Cat 13 的移动终端处理器。

在之前谈到骁龙 810 时候，高通的市场营销副总裁 Tim McDonough 特别强调高通在调制解调器方面的优势被忽略了，目前高通在调制解调器中所使用是领先的 20 纳米工艺，领先于许多调制解调器仍使用 28 纳米制程竞争对手。

之前我们也报道过关于高通骁龙 820 处理器的升级以及图形性能。高通这次也表示，搭载骁龙 820 处理器的终端预计将于 2016 年上半年正式上市。

Quick Charge 3.0

除了整合进升级 X12 调制解调器，骁龙 820 还支持新的快速充电技术 Quick Charge 3.0。

Quick Charge 3.0 采用的是高通自行研发的最佳电压智能协商（Intelligent Negotiation for Optimum Voltage，INOV）算法，能在大约 35 分钟内将一部典型的手机从零电量充电至 80%。

除了充电速度加快，Quick Charge 3.0 在灵活性上也有所提升， Quick Charge 2.0 只有 5V、9V、12V 和 20V 四档充电电压。而 3.0 则在 3.6V 到 20V 电压之间以 200mV 为一档，让手机能够获得更合适的电压和电流，较少电量损失。根据高通官方的数据，Quick Charge 3.0 的充电效率比起 2.0 版本提升约 38%。

除了骁龙 820 之外，目前支持 Quick Charge 3.0 的还有高通骁龙 620、618、617 和 430 处理器。

骁龙 617 和骁龙 430

不久前的 7 月底，高通刚刚发布了骁龙 616 和骁龙 412 处理器。在之前骁龙 615 和骁龙 410 的基础上进行了一些小升级。这次 617 和 430 的更新幅度要比上一次大。两者均采用 Cortex-A53 架构的八核 64 位处理器，采用 20 纳米制程。

其中骁龙 430 采用了属于全新 Adreno 5 系的 GPU Adreno 505 和 X6 LTE 调制解调器，下行支持 Cat 4，最高传输速度为 150 Mbps，上行支持 Cat 5，最高传输速度达 75 Mbps。

骁龙 617 则集成了 X8 LTE 调制解调器，支持 Cat 7，下行速度最高达 300 Mbps，上行速度最高达 100 Mbps。此外，骁龙 617 与骁龙 620、骁龙 618 享有同样的软件提升、双 ISP 以及摄像头架构。

题图来自电影《复仇者联盟 2》
