苹果解决摄像头激凸的秘诀就是一个字:“弯”

产品

2016-02-01 11:33

苹果那款突出的摄像头已经被广大果粉和非果粉吐槽了快两年,不过我们还是要相信,面包会有的,平整的 iPhone 摄像头也会有的。苹果刚刚获得的 9244253 号专利或许能够抹平摄像头和机身的厚度差距。

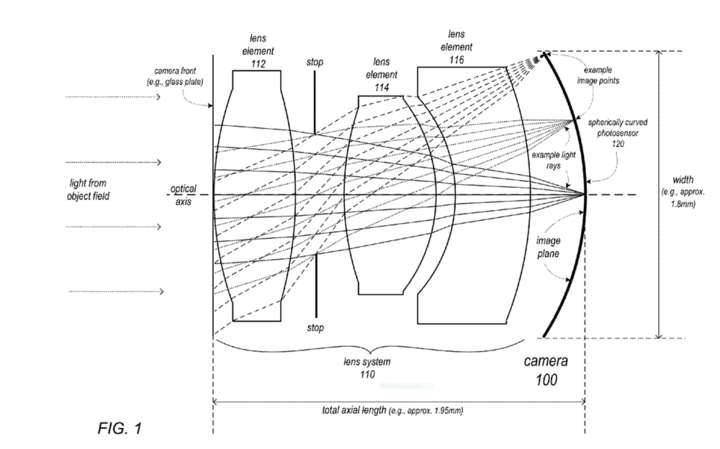

Apple-Curved-Lens-Patent-1200x749

这个专利有两个关键的特点,第一个就是弯曲的感光元件。

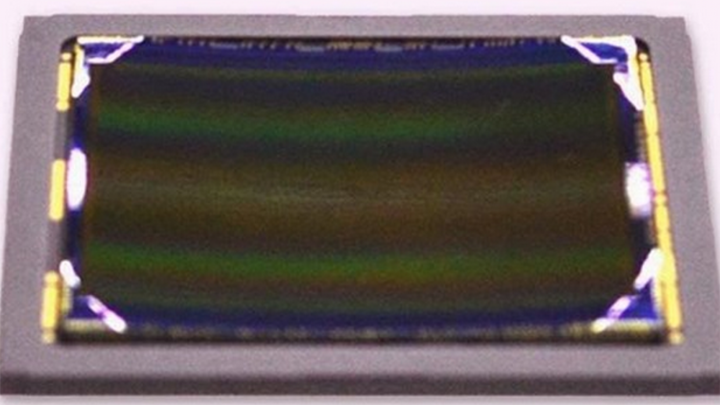

当 CMOS 被弯曲后,就可以在不压缩 CMOS 面积的同时减少 CMOS 模块的长度和宽度。根据 Phone Arena 报道,索尼最早在 2014 年 6 月份的 Symposium on VLSI Technology 技术展会上展示了曲面 CMOS 传感器的实物。这种曲面 CMOS 模仿了人类眼球的工作原理,由于人眼的感光区域为曲面,不同的光线到达感光区域的距离相同,所以不会出现桶形畸变、暗角等相机上常见的问题。有传言称索尼将会在未来的黑卡相机 RX2 上使用这款曲面 CMOS。

curved cmos

(图片来自:No Film School

现在大多数镜头都是为了平面 CMOS 设计的,而曲面 CMOS 无法与这些镜头完美搭配,所以曲面 CMOS 暂时只适用于黑卡相机、手机这种不需要更换镜头的摄影器材。对于苹果来说,曲面 CMOS 最大的好处可能还是缩小感光元件的长度和宽度。

这个专利的另外一个关键特点是精简的镜片组。

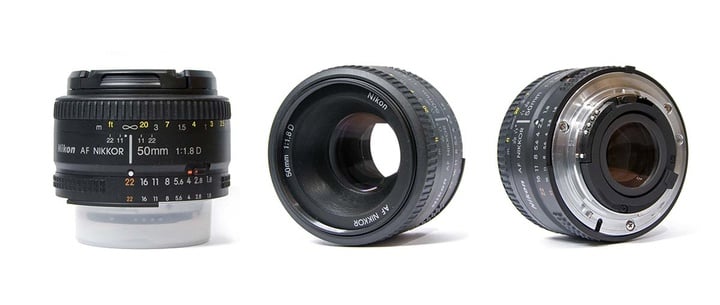

为了让光线能够垂直投射在 CMOS 上,无论是手机还是相机都需要有特定的镜片用于矫正光线,于是在镜片组结构精简到一定程度时,受限于感光元件的物理结构,很难再减少镜片数量。以单反相机为例,即使是尼康和佳能最简单的 50mm f/1.8 镜头,也安装了 6 个镜片。

AF_NIKKOR_50mm_f1.8D_28-07-2012

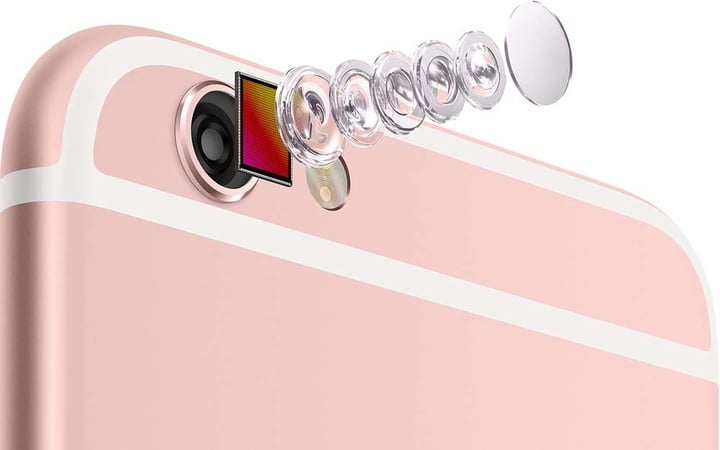

在 iPhone 6s 上,苹果使用了一个由 5 个镜片构成的镜片组。如果新的 9244253 号专利能够用在 iPhone 7 上,镜片数量将可以被精简至 3 个。

精简镜片数量的好处是显而易见的。更少的镜片数量意味着更薄的相机模块,还可以提高画质。专利图片展示的数据表明,苹果的这款摄像头模块厚度为 1.95mm,宽度为 1.8mm,远远小于 iPhone 6s Plus 的摄像头模块。

iphone6s-camera-explode-press

继 “引领” 了摄像头凸起的潮流后,苹果或许又要借索尼的想法,挥起大刀把自己以及其他手机品牌凸起的摄像头砍下去。

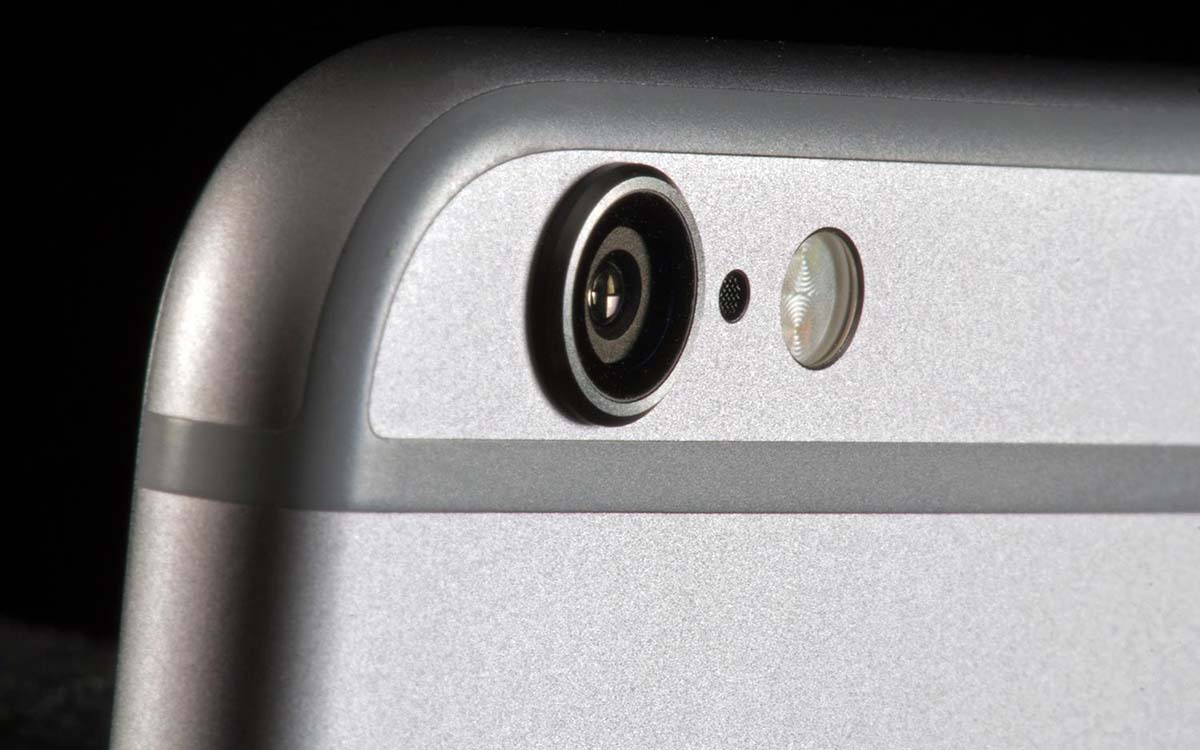

题图来自:Digital Trends
