Apple A4 处理器内部一窥

公司

2010-04-06 10:32

iFixit 与 Chipworks 合作解构了 iPad 的 A4 处理器。Chipworks 通过 X 光扫描、截面分析了 A4 处理器,下面是结果:

  • A4 封装有三层:两层 RAM(三星 K4X1G323PE),一层含有微处理器。
  • PoP(层叠封装)结构让 Apple 可以选择任意厂商的 RAM,不再需要锁定三星。
  • 软硬件方面都很清楚地表明处理器为单核,肯定是 ARM Cortex A8,不是要穿的多核 A9.
  • 我们没指望能够找到 PA Semi(Apple 前几个月收购的芯片设计公司)的标志,但他们应该在设计封装方面起了关键作用。
  • 我们拆解的每一款 iPhone 处理器的裸片上都有三星的产品编号。但我们没能在 A4 上找到三星的编号,这可能是 Apple 已经对自己的半导体控制有了严格的控制。
  • 这里没有任何革命性的图片。事实上 A4 和 iPhone 所用的三星处理器非常相似。设计的重点在于最小化功耗和成本。
  • 软件评测显示 A4 有着和 iPhone 3GS 相同的 PowerVR SGX 535 GPU,但要从硬件上进行核实非常困难。如果确实如此,以 iPad 的分辨率,它的图形处理能力相当贫弱。

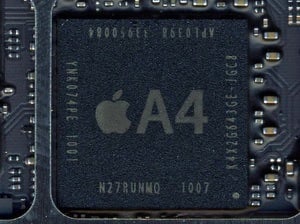

A4 Internal

A4 的内部

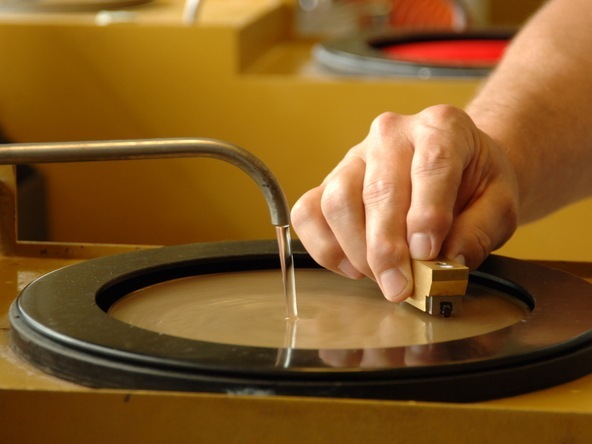

Grinding down a package

研磨封装

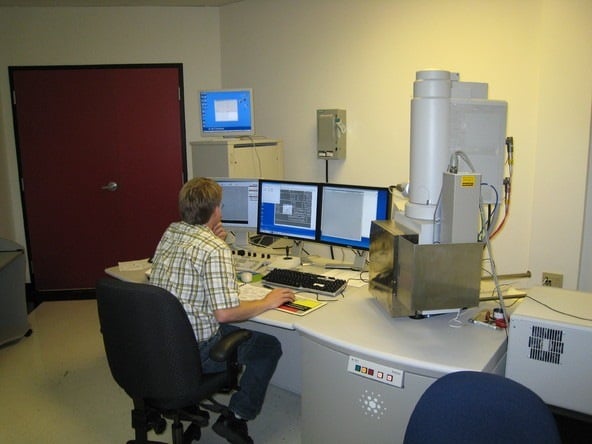

SEM Scan

通过 SEM(扫描电子显微镜)扫描封装

更多内部图片请点这里

Via iFixit Blog
